デジタル表面検査装置 | IMAGE8000.DHV
IMAGE8000.DHVは、高速ラインセンサーカメラ搭載システムです。
光変換カメラリンクエクステンダー方式で、検出器⇔信号処理間を、光ファイバー1本で接続できます。

デジタル高機能演算器搭載にて目視限界欠点の検出も可能にしました。
2次元デジタル演算機能により目視に近い検査能力を発揮します。
超高速カメラ、検査対象に応じた専用照明、高速デジタル演算チップ、コンピューター等の先端技術をシステム化する事によって開発された高精度高速検査システムです。
カメラリンクエクステンダー
カメラリンク エクステンダーは、光ファイバーケーブル1本で複数のカメラの信号を接続できます。
カメラ画素数 | 接 続 | ||||
2K
2048 bit |
4K
4096 bit |
6K
6144 bit |
8K
8192 bit |
16K
16384 bit |
![]() |
![]() |
デジタル高機能演算
階調比較処理、点、画、線、3ラインの並列パイプライン演算処理、2次元デジタル演算機能を搭載しました。
欠点評価パラメーター

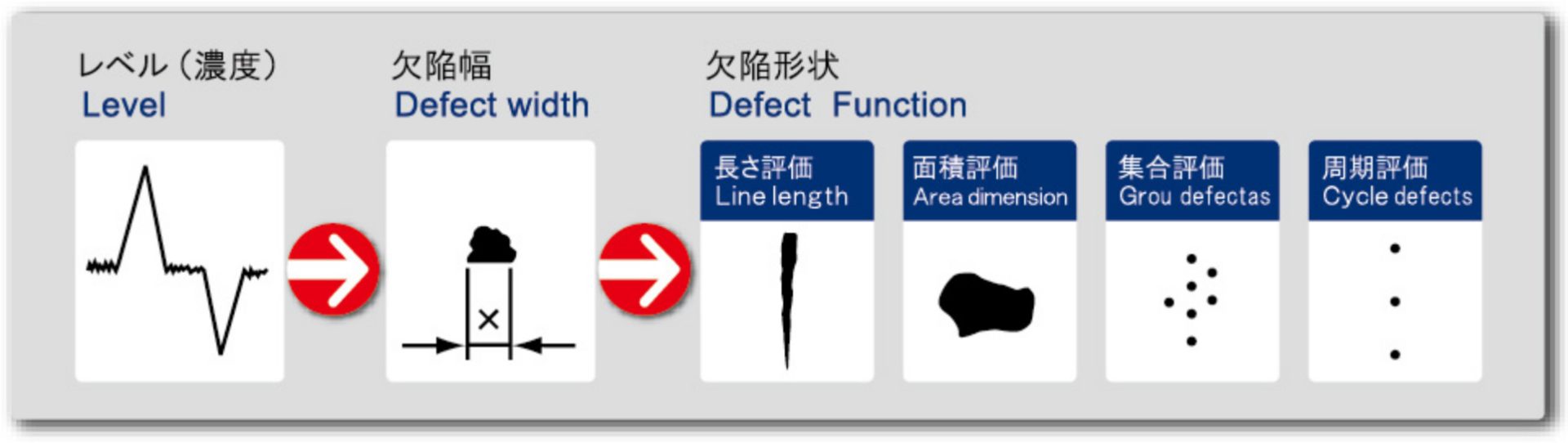

3次評価方式による安定検出が可能で、欠点を濃度(レベル)分別→幅分別→形状分別の3モード評価にて簡易分別します。

評価パラメーターは、1カメラ最大6パラメーターの組み合わせが可能です。
リアルタイム表示機能
品種登録
校正モード
情報管理
Lot検索・各情報の印刷・データー保存・検査結果反転機能など、多くの情報管理が可能です。
欠点分別機能
AI・ディープラーニングにより目視に近い形で欠陥を分別します。
予め過去の検査画像を分類別に学習させることで、
AI は判定する欠陥データを学習した情報の中で一番近い分類に分別します。


濃度計測
解析(画素数、直径、信号レベル)は、原画像による解析と、論理2値化画像による解析が可能です。
