표면 검사 장치 | STAGEA-ASE
대응 카메라
CameraLink 160MHz～680MHz 카메라、CoaXPress（160MHz～680MHz 상당）
| 2K 2048bit | 4K 4096bit | 6K 6144bit | 8K 8192bit | 16K 16384bit | 케이블 길이 | |
| CameraLink 160・170MHz | ○ | ○ | ○ | ○ | ～100m | |
| CameraLink 320・340MHz | ○ | ○ | ○ | ○ | ～100m | |
| CameraLink 640・680MHz | ○ | ○ | ○ | ～100m | ||
| CoaXPress | ○ | ○ | ○ | ○ | ～35m |
※상기 이외의 케이블 길이는 문의해 주십시오.
AI 결함 분리 기능
AI로 결함을 분별할 수 있으며 검사 결과 화면에서 결함을 재분류할 수 있습니다.
영상 등록 화면
분류도 표시
검사 화면
검사 상황을 실시간으로 업데이트하여 결함의 이미지, 정보, 위치를 한 화면에서 확인할 수 있습니다.
검사 결과
검사한 로트를 결함 맵·이미지 일람 표시에서 확인할 수 있으며 결함 정보를 편집할 수 있습니다.
검사 결과 목록
결함 지도 표시
결함 이미지 목록 표시
결함 정보 편집 기능
검사 조건 등록
제품별 검사 조건을 등록합니다.
최대 30건 등록 가능합니다.
교정
샘플을 사용해, 검출 레벨·프레임 화상·파형의 확인을 실시합니다.
1프레임 스캔한 이미지에서 검출 레벨을 조정합니다.
프레임 화상을 연속으로 도입해, 표시합니다.

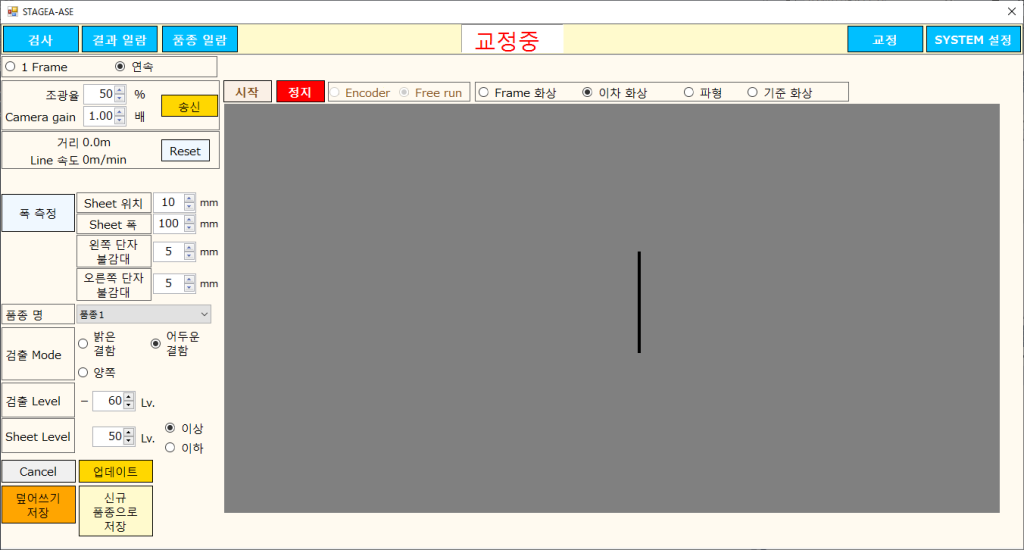

이치화한 프레임 화상으로 과검지하고 있지 않은지 확인할 수 있습니다.
카메라 신호 파형을 확인할 수 있습니다.
