ロードセル張力検出装置 | ST・LDシリーズ
ピローブロック取付型のロードセル張力検出センサー（10kg～200kg）。
従来の差動トランスに比べて、10倍以上の精度を持っています。
特徴
- ST・LDテンションセンサーは、圧縮・引張り両方向に使用出来ます。
- ロードセル検出器組み込みにて、精度は0.1%級です。
- 応答性が高く、高速ラインでの使用が可能です。
- バリアユニットとの組み合わせにて、防爆ゾーンでの使用が可能です。
規格
STタイプ
| モデル | ST-10L | ST-50L | ST-100L | ST-200L |
| 定格荷重 | 10kg | 50㎏ | 100㎏ | 200㎏ |
| 過負荷最大荷重 | 定格荷重の200%（ストッパー付き） | |||
| 適用制御装置 | テンションメーター TM-200L | |||
| 適用荷重方向 | 圧縮・引張り両方向 | |||
| 重量 | 3.2㎏ | 7.4㎏ | ||
LDタイプ
| モデル | LD-15R | LD-25R | LD-50R |
| 定格荷重 | 15kg | 25㎏ | 50㎏ |
| 過負荷最大荷重 | 定格荷重の150%（ストッパーなし） | ||
| 適用制御装置 | テンションメーター TM-200L | ||
| 適用荷重方向 | 矢印の方向 | ||
| 重量 | 1.36㎏ | ||

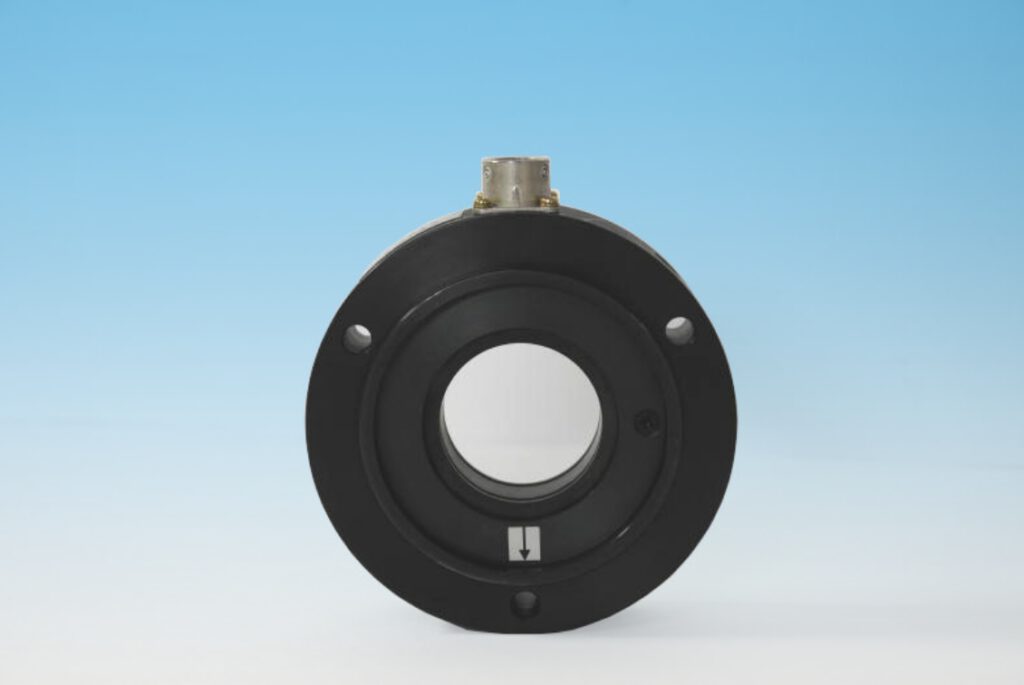

ロードセルセンサー：ST-50L
